Contexte et passage caméra
Un forage d’alimentation en eau potable (AEP) situé en bordure d’un cours d’eau a récemment présenté une augmentation notable de la turbidité de ses eaux après des épisodes pluvieux importants. Ces événements ont entraîné des modifications du lit de la rivière et un affouillement des berges, affectant la qualité de l’eau du forage.

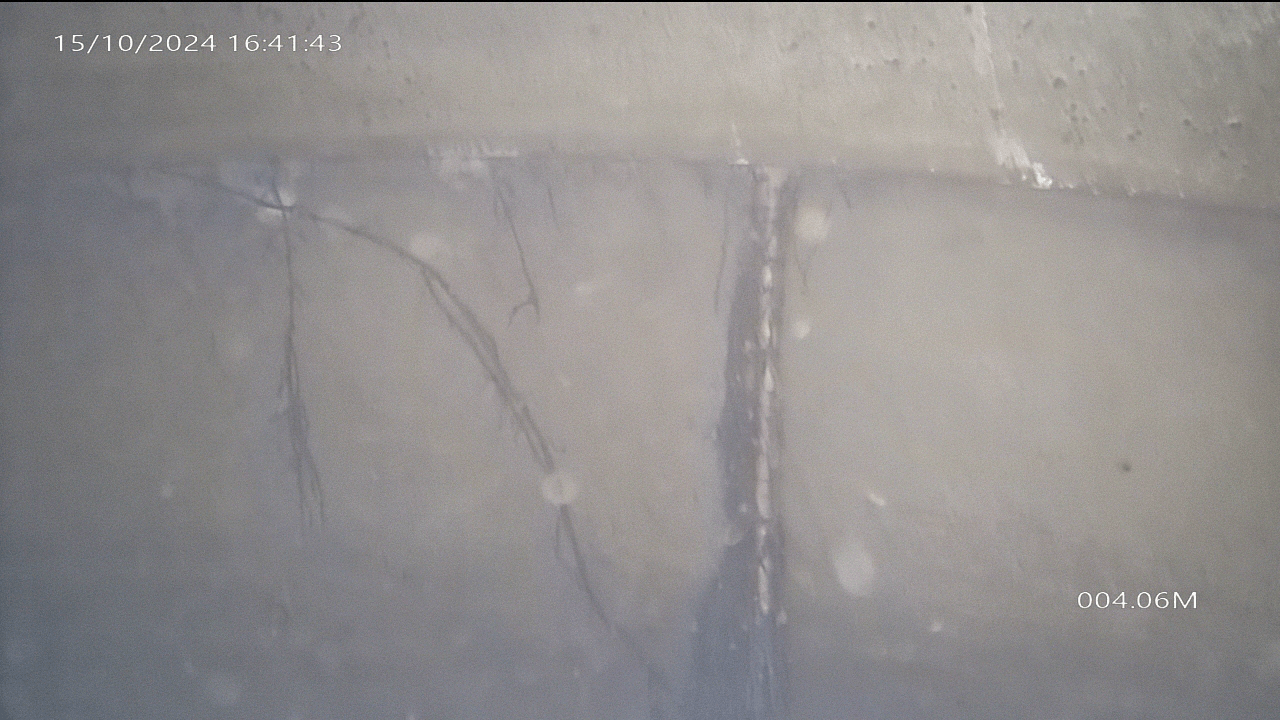

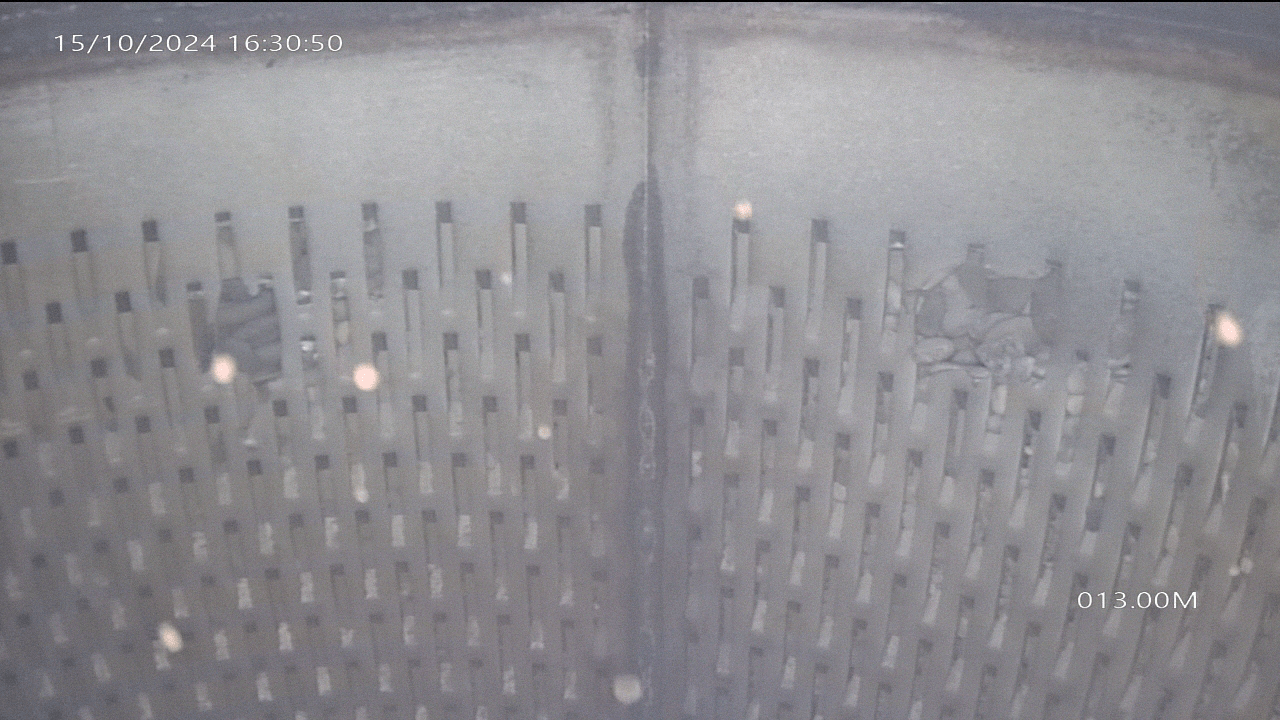

Un passage caméra approfondi a révélé la présence de racines infiltrées aux jointures des soudures des tubages pleins. De plus, nous avons détecté des perforations au niveau des crépines, compromettant l’intégrité de l’ouvrage.
Face à ces constats, le syndicat responsable de l’exploitation a décidé de réhabiliter le forage par rechemisage pour le sécuriser et le remettre en service. Les travaux sont réalisés sous la maîtrise d’œuvre du bureau d’études IMAGEAU.
Le forage existant, d’une profondeur de 21 mètres et d’un diamètre de 500 mm, comportait un pré-tubage en acier de 1000 mm de diamètre.
Méthodologie proposée après le passage caméra
Les travaux se déroulent en plusieurs phases, chacune jouant un rôle essentiel dans la restauration de l’efficacité du forage :
- Nettoyage du forage
- La première étape consiste en un nettoyage approfondi du forage. Cette phase inclut le brossage des parois internes et l’utilisation de la technique d’air-lift à double colonne pour éliminer les dépôts accumulés au fond du puits. Cette méthode assure ainsi une élimination efficace des sédiments et des obstructions, préparant ainsi le forage pour les interventions suivantes.

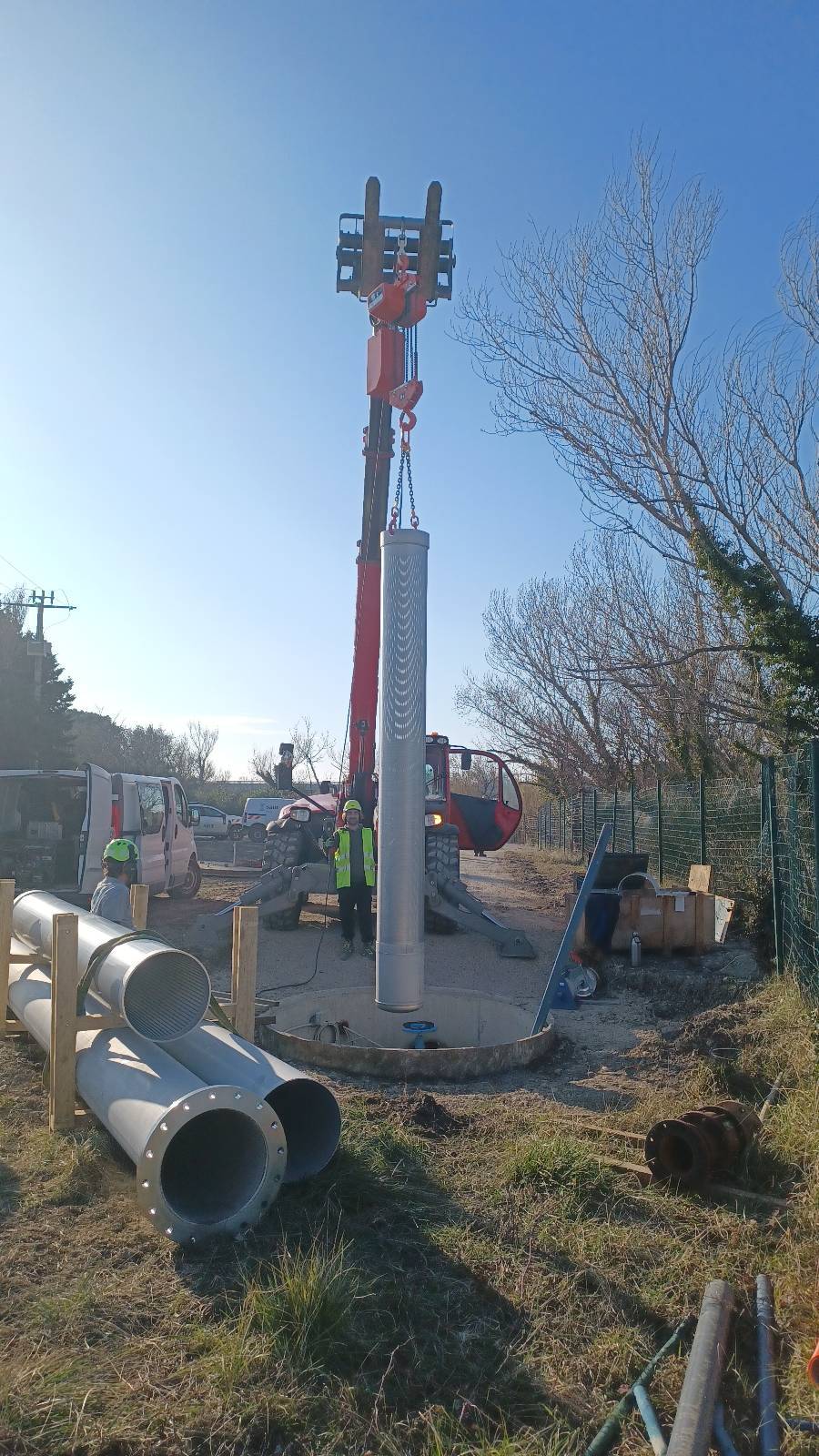

- Rechemisage de l'ouvrage

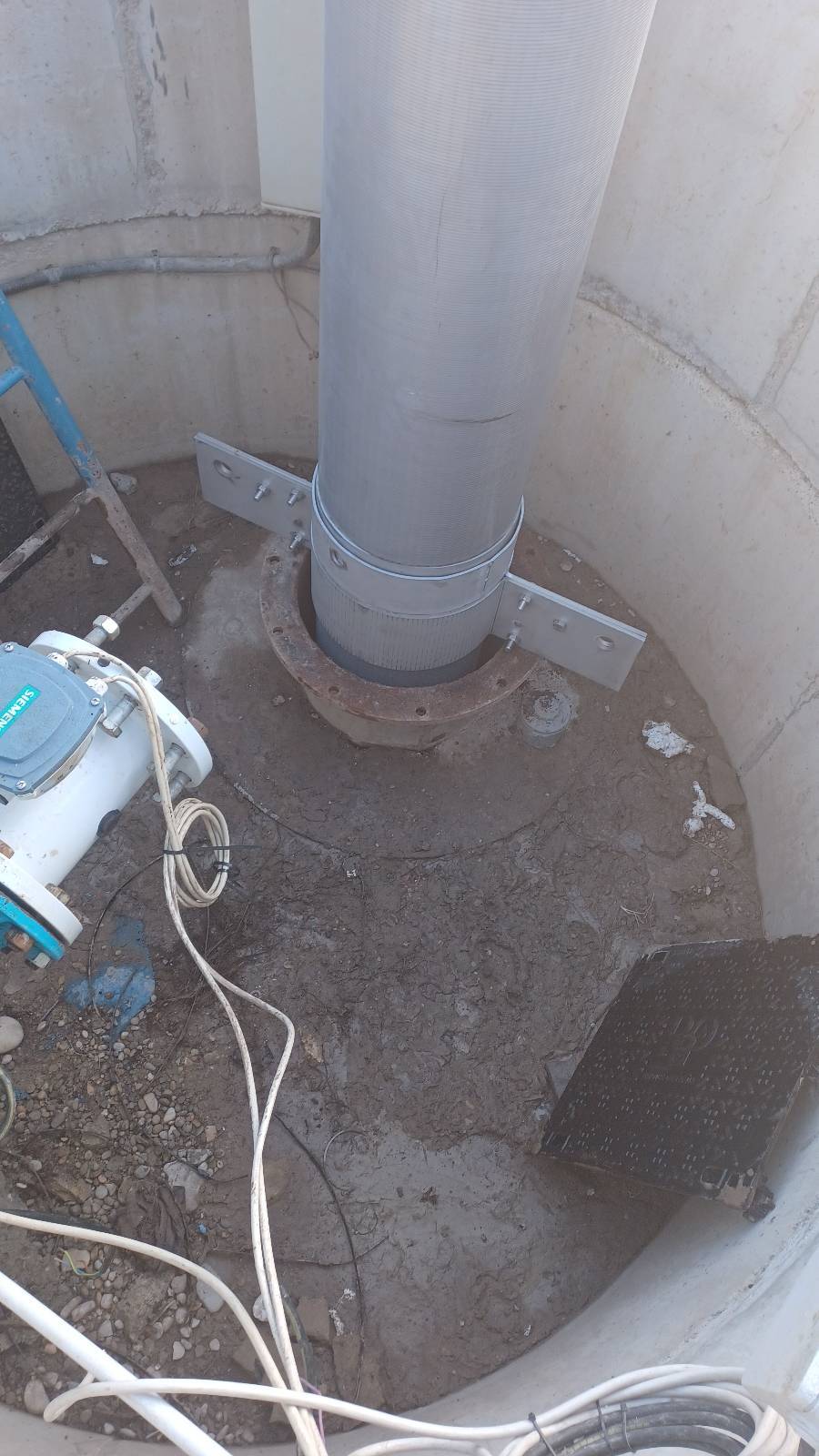

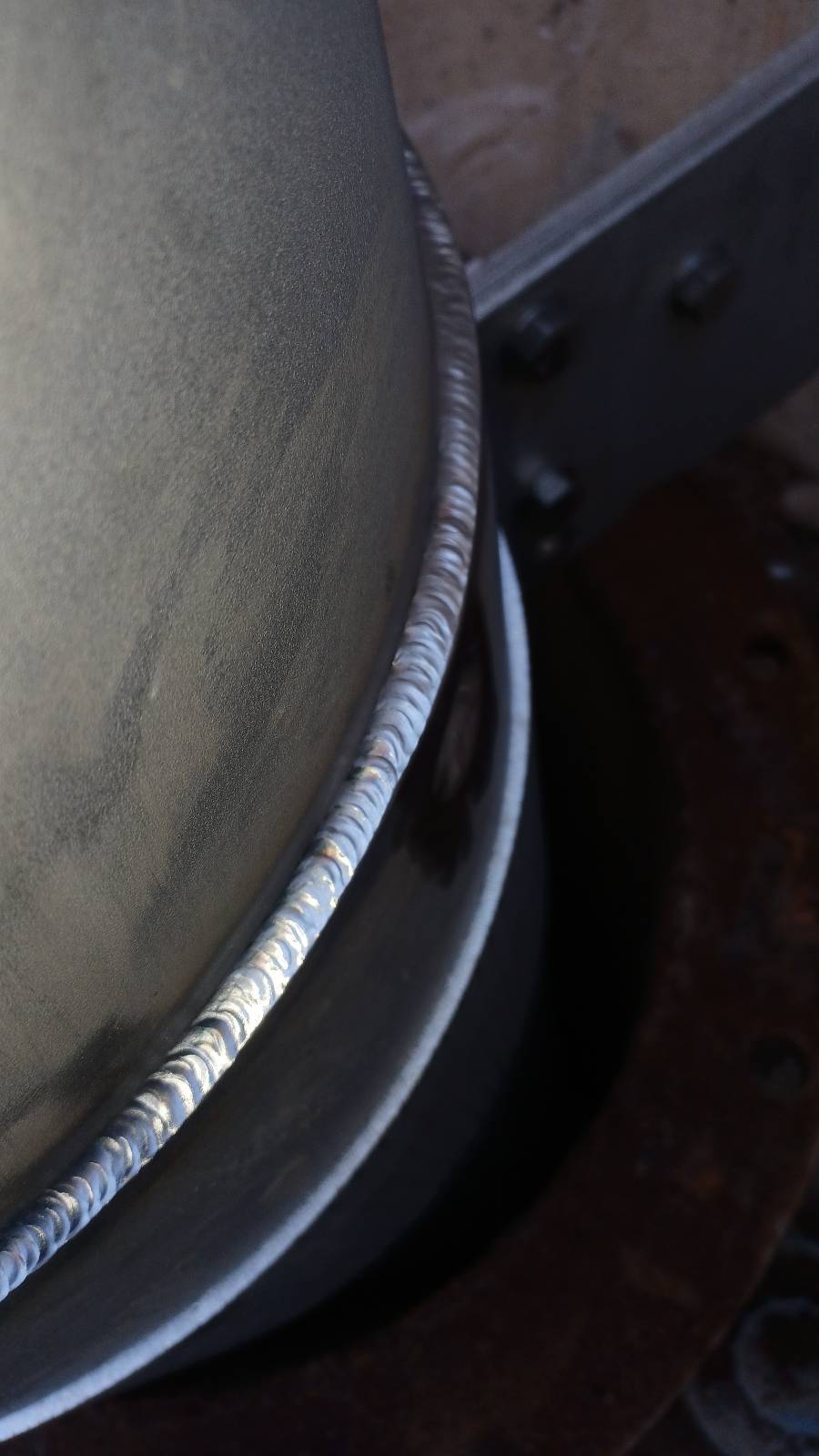

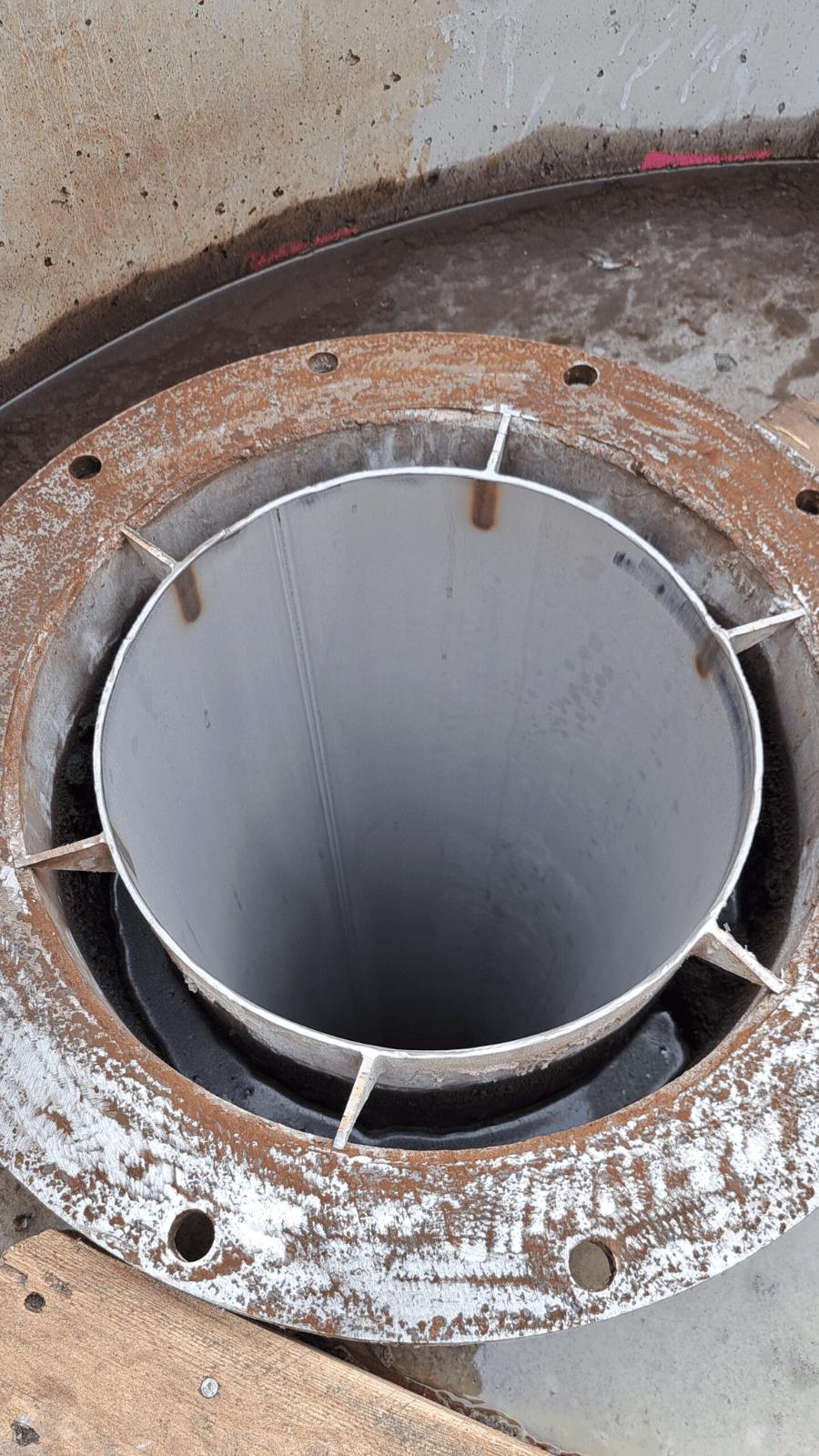

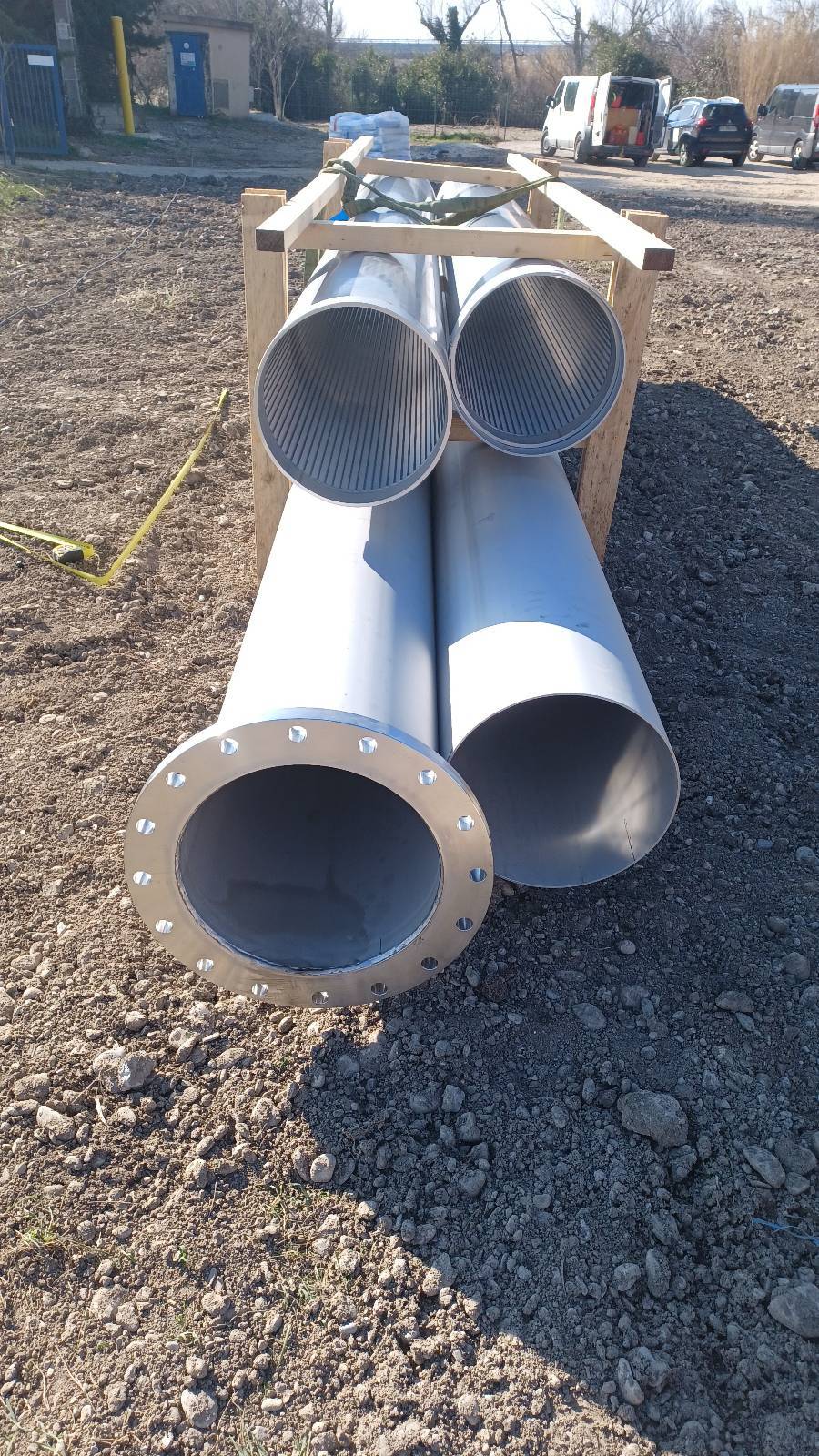

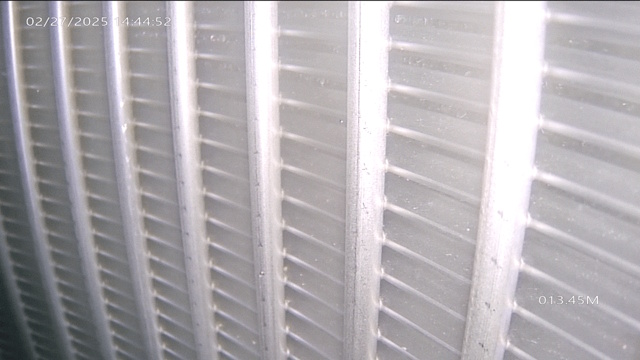

- Il s’agit d’insérer un nouveau tubage en acier inoxydable de 406 mm de diamètre extérieur, équipé de crépines à fils enroulés de type
Johnson Screens .
Cette intervention renforce la structure du forage et améliore sa résistance à la corrosion, garantissant ainsi une exploitation pérenne.
- Remplissage de l'annulaire 500/400 mm
-
Après le rechemisage, il est essentiel d’installer un massif filtrant efficace. Dans l’espace annulaire de 500/400 mm, des billes de verre sodo-calciques sont positionnées au niveau des tubages crépinés. Pour éviter toute contamination, un bouchon d’argile est placé au-dessus du massif filtrant, assurant une étanchéité parfaite. Les matériaux sont fournis par
DPMF
- Curage et Purge de l'Annulaire 1000/500 mm

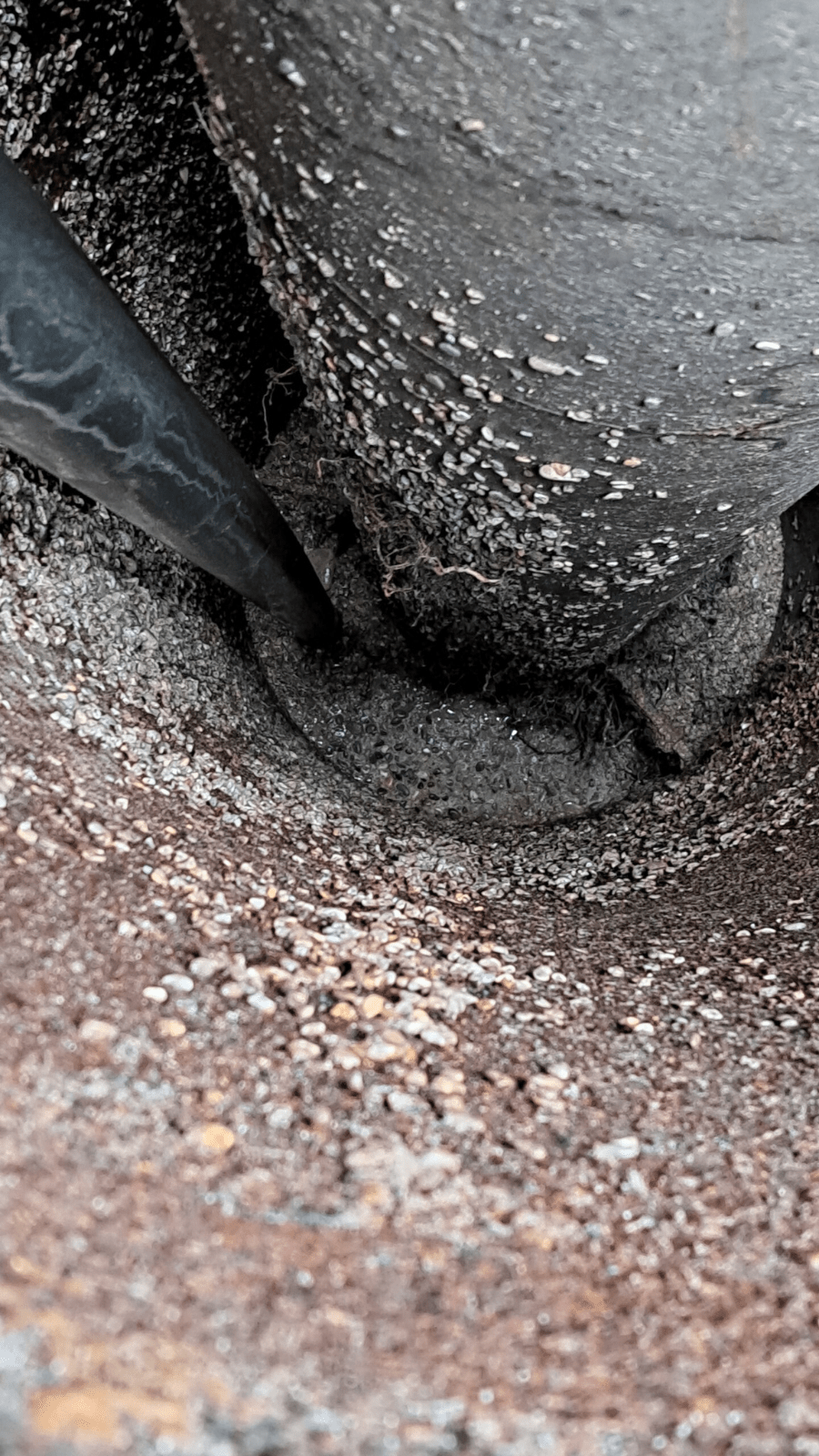

- L’étape suivante implique le curage de l’espace annulaire de 1000/500 mm jusqu’à une profondeur de 4 mètres. Nous avons réalisé cette opération à l’aide d’un camion aspirateur, garantissant l’élimination complète des débris et des matériaux indésirables.
- Bouchon d'argile dans l'annulaire 1000/500 mm
- Un bouchon d’argile d’une épaisseur de 1 mètre est installé dans l’annulaire 1000/500 mm. Cette barrière naturelle empêche les infiltrations indésirables et maintient l’intégrité du forage.

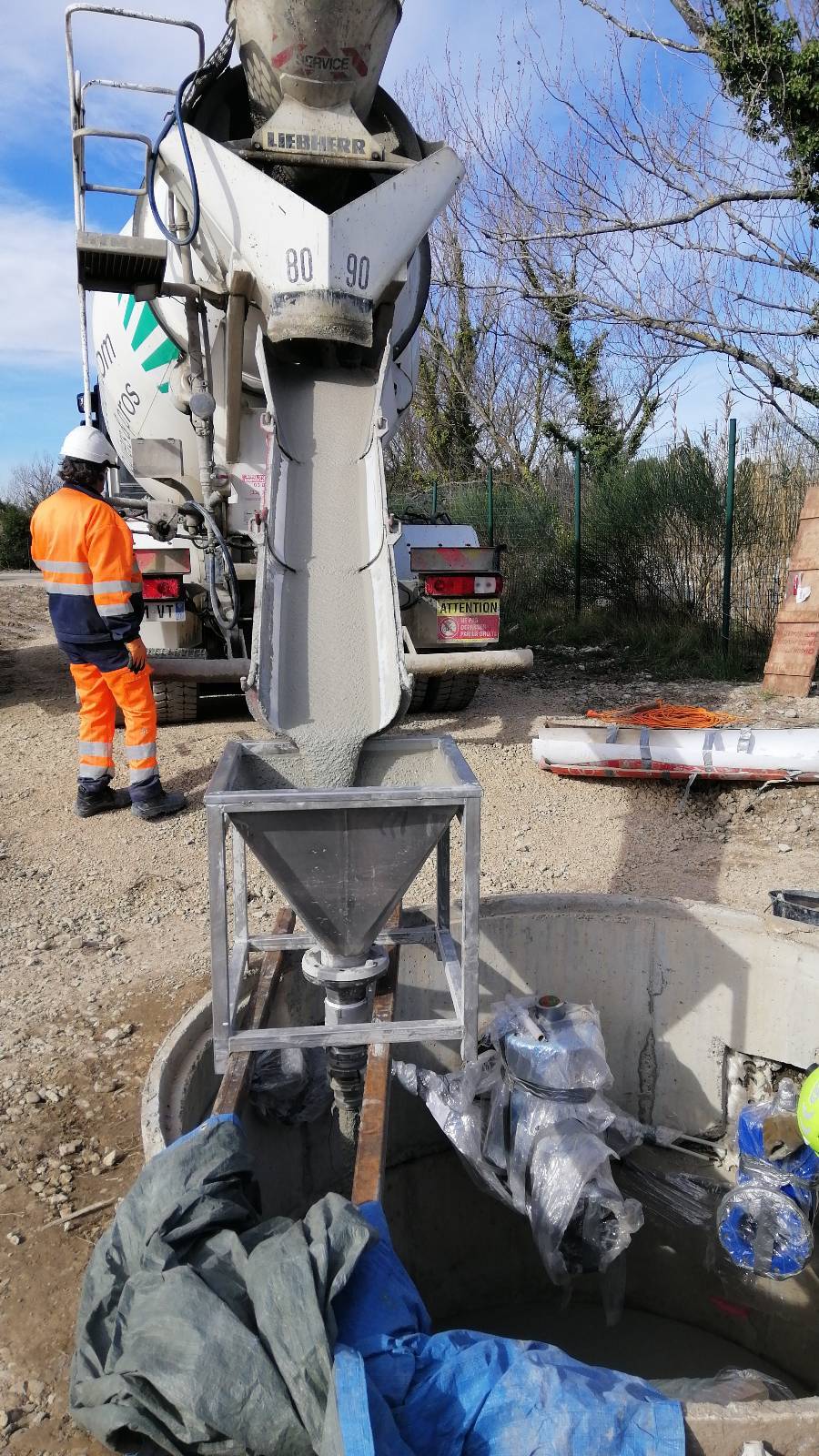

- Cimentation Finale

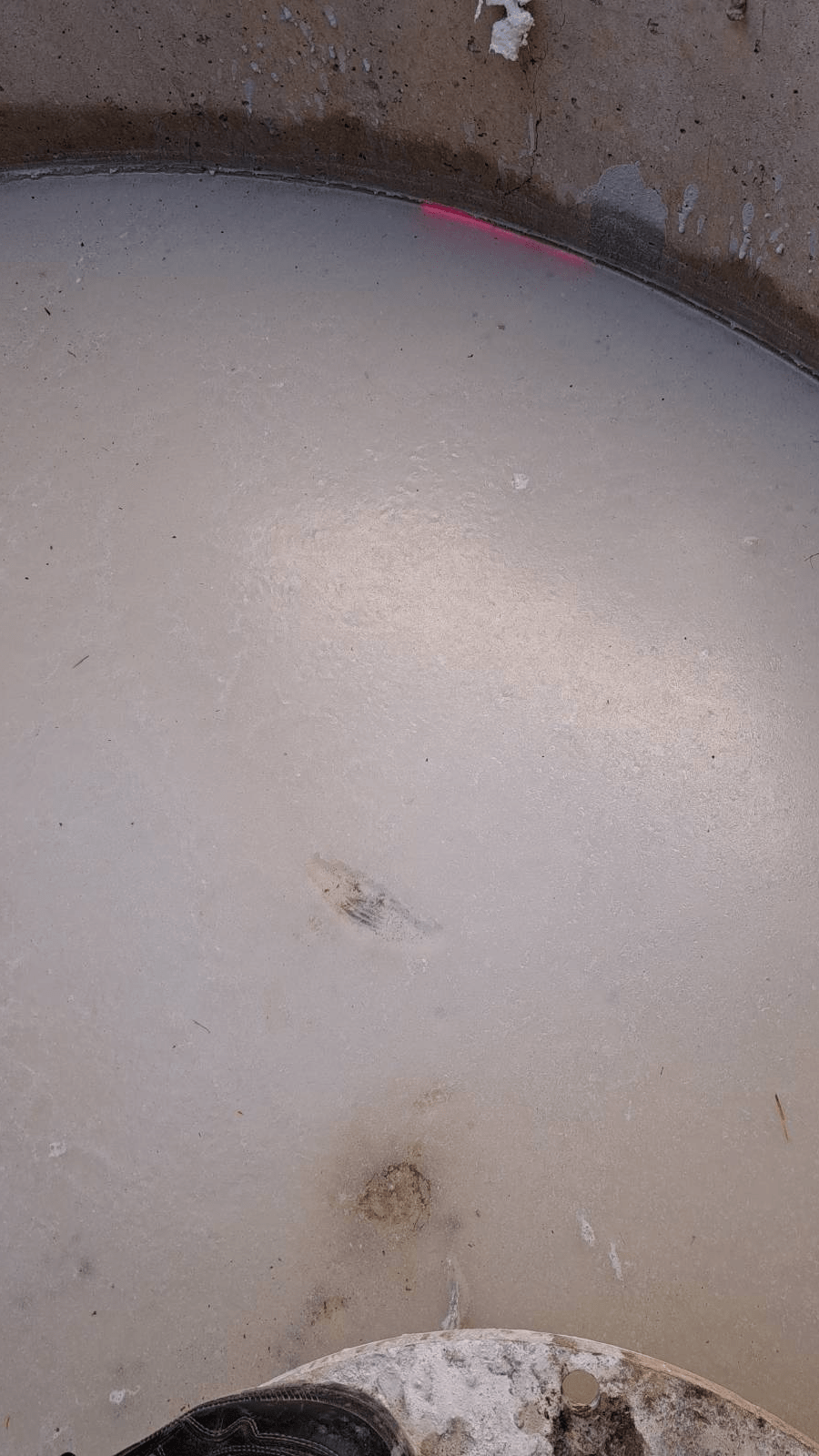

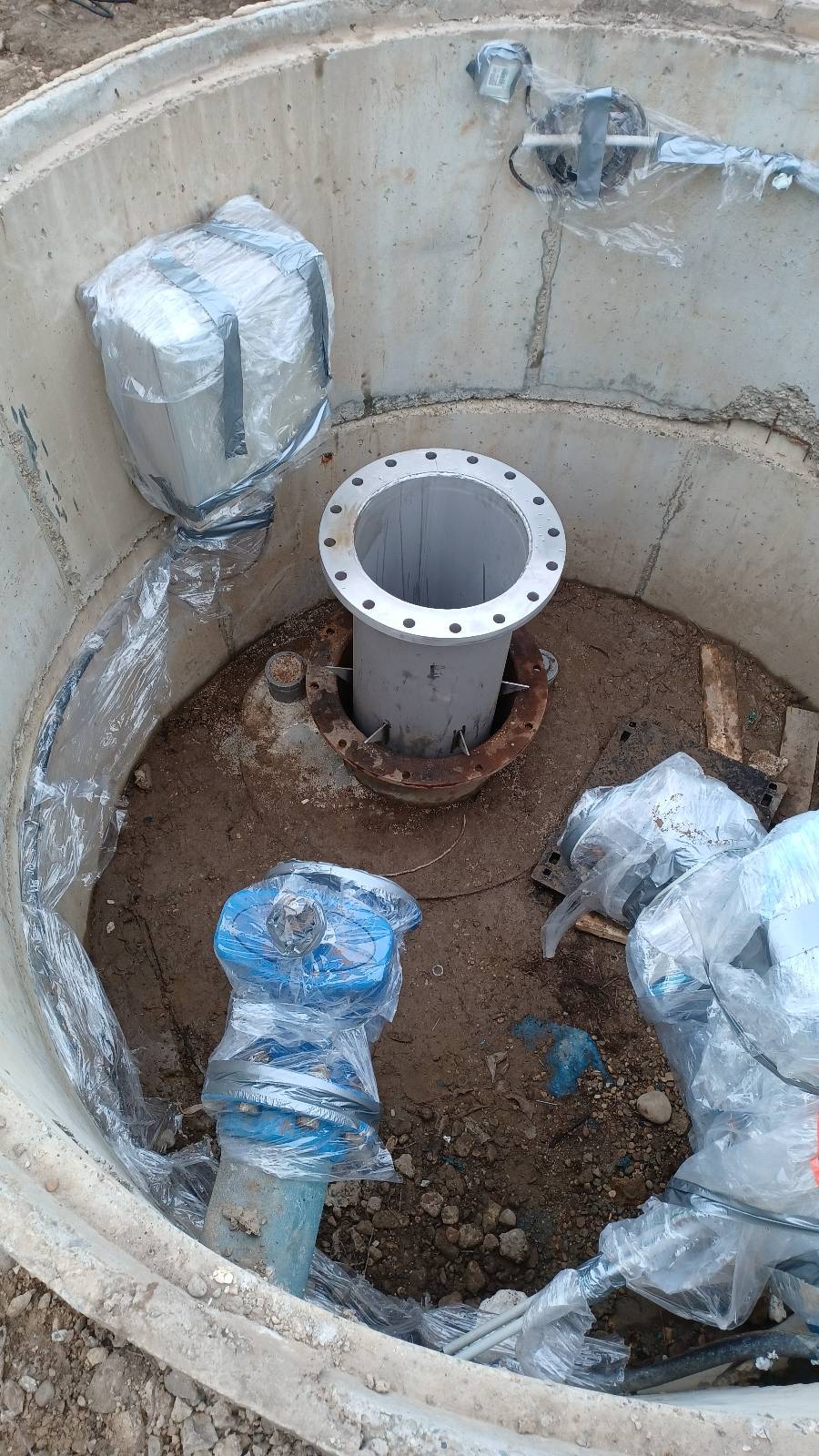

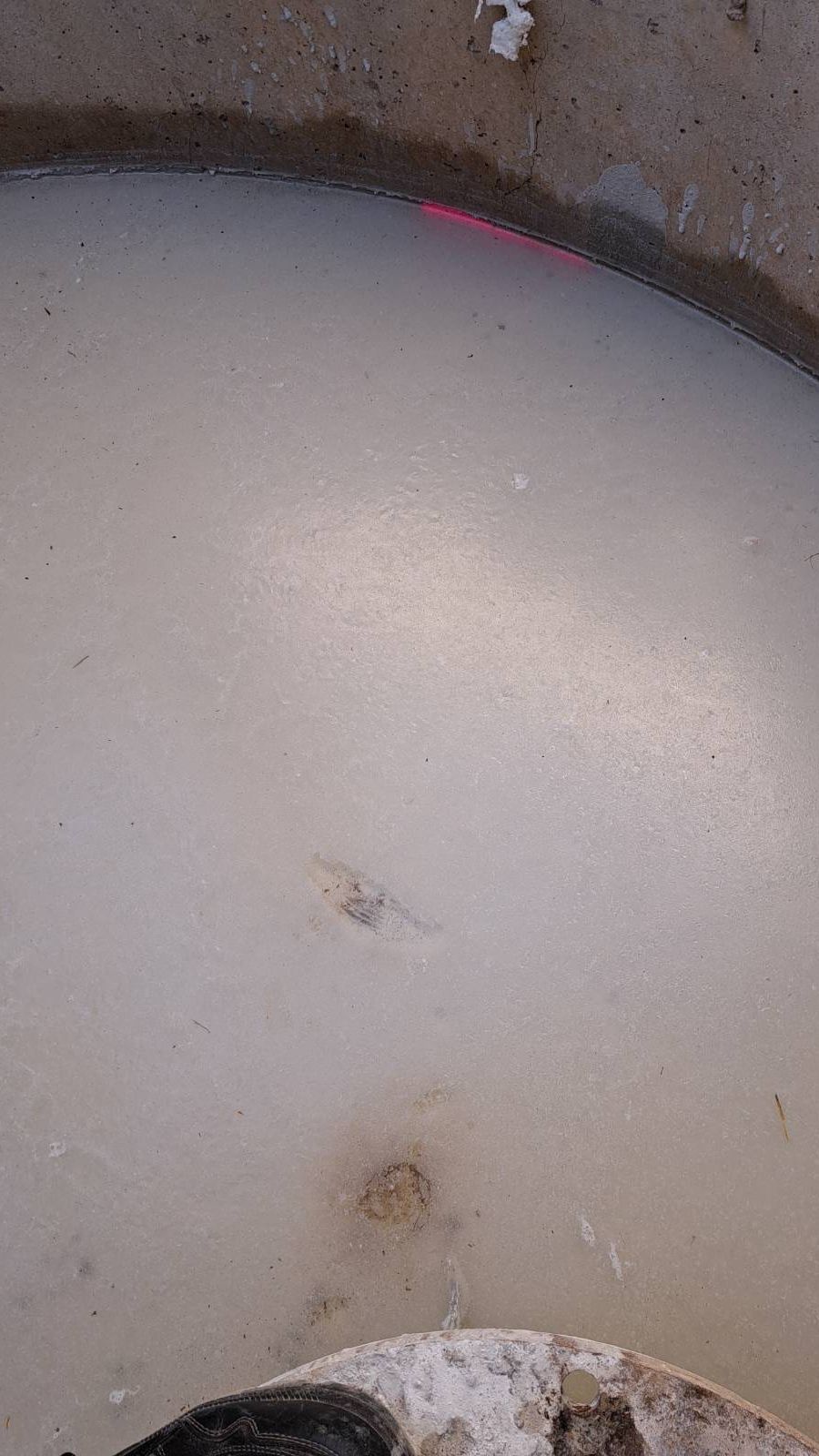

- La dernière étape du processus de réhabilitation est la cimentation. Ce sont 3,5 mètres cubes de coulis de remplissage, livrés par une centrale à béton, qui sont injectés pour sceller les annulaires 1000/500 et 500/400 mm. De plus, nos équipes ont étanchéifié la base de l’avant-puits sur une épaisseur de 15 cm, garantissant une isolation complète et durable du forage.
Résultats obtenus

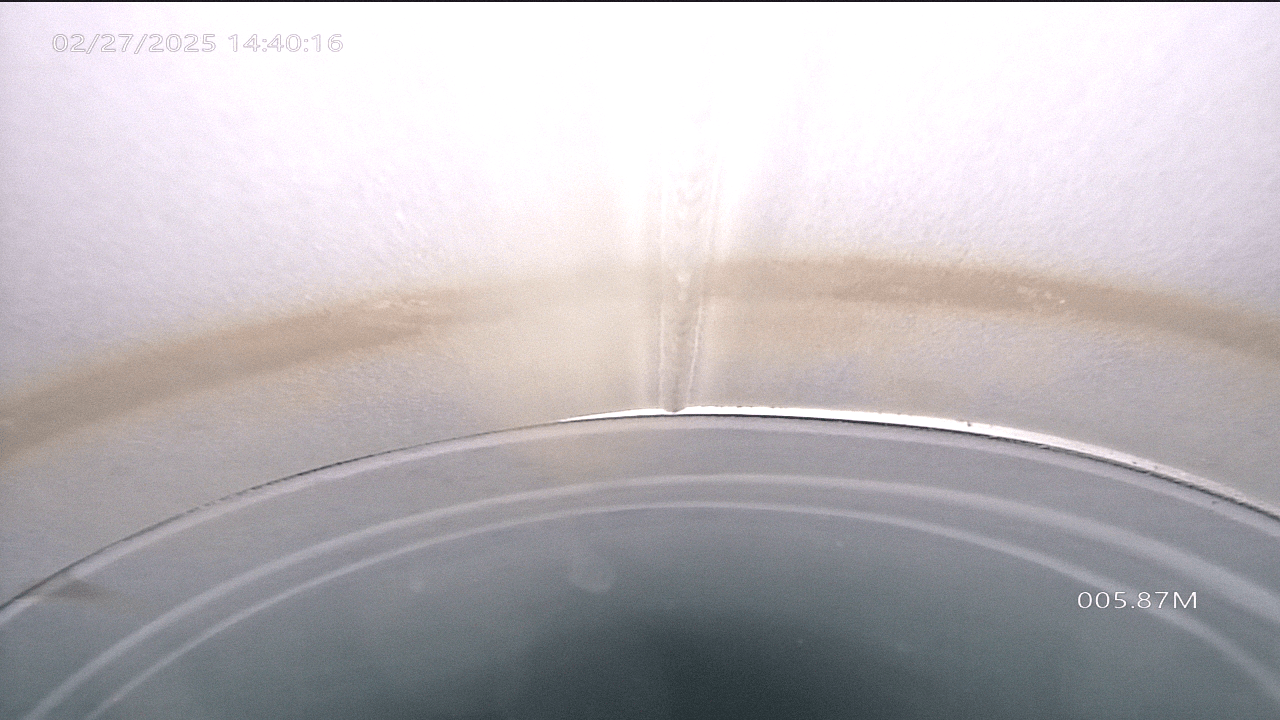

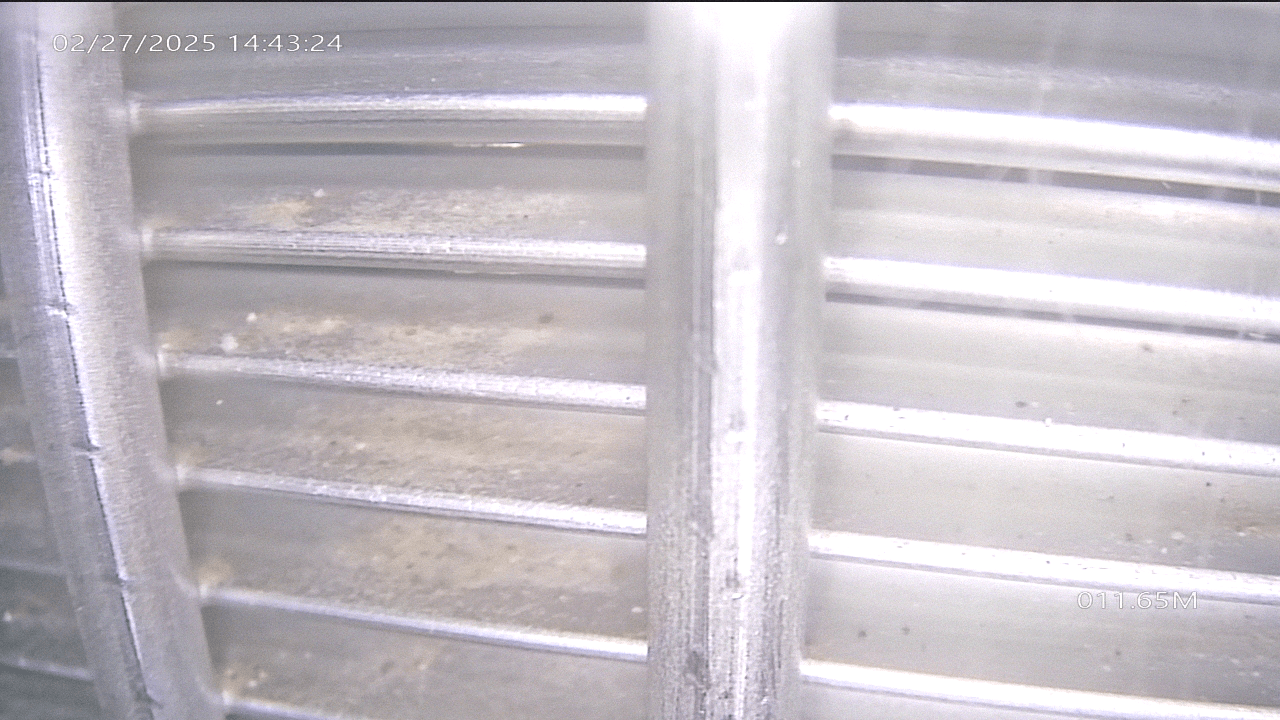

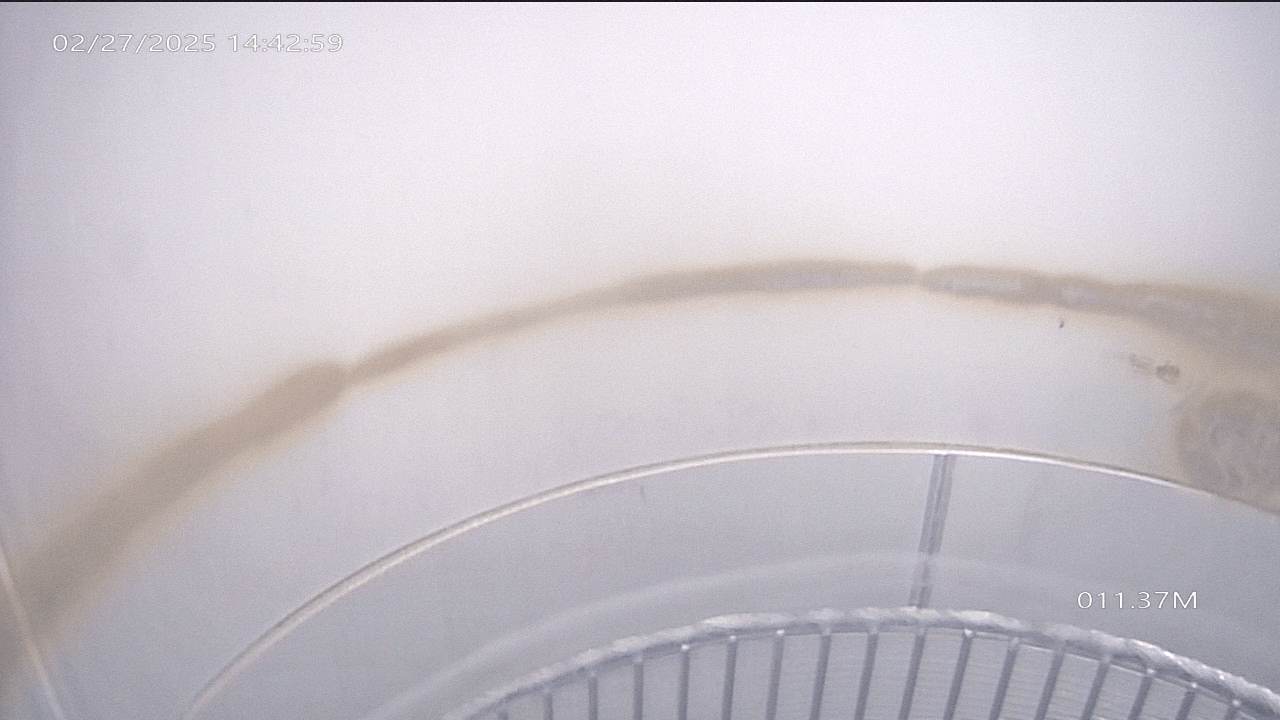

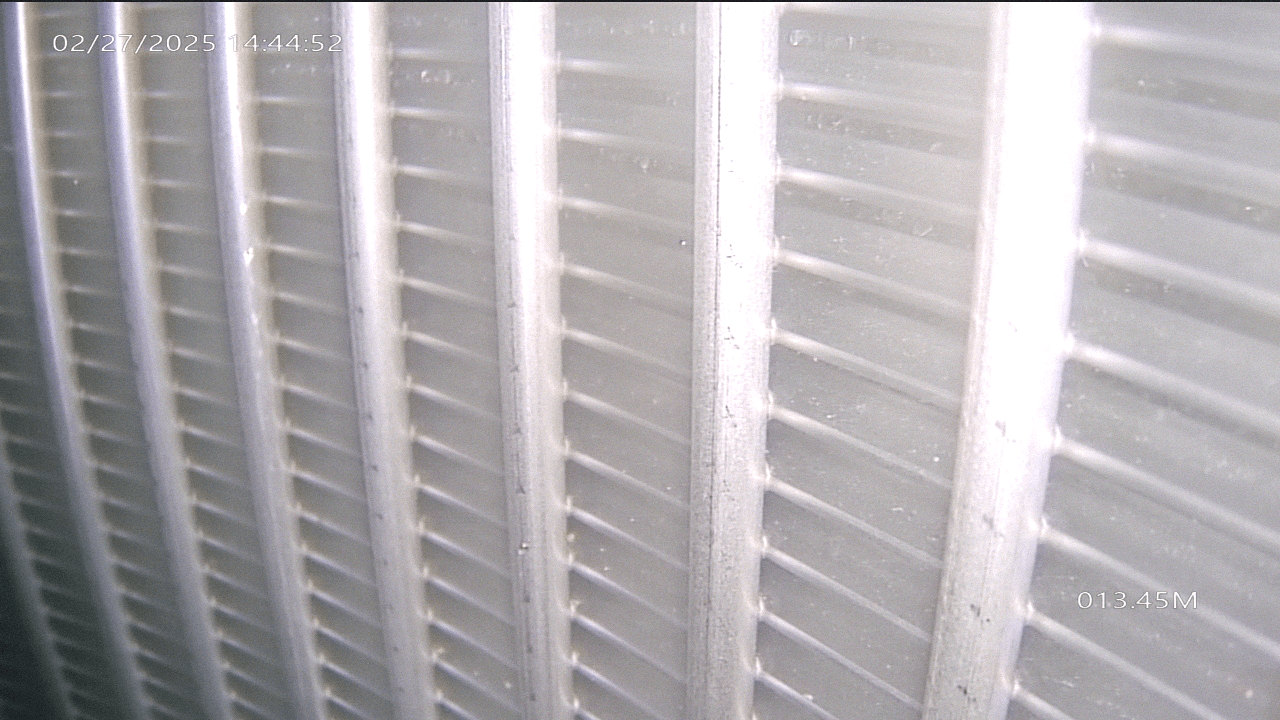

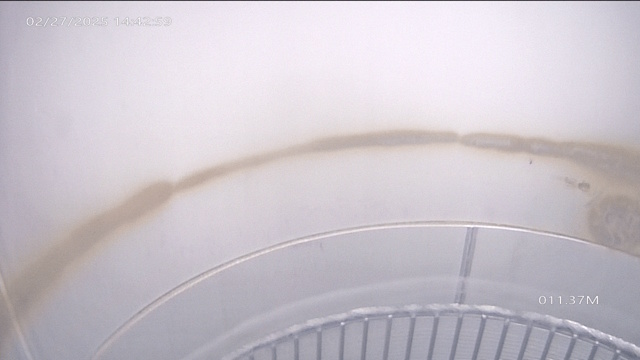

Grâce à cette méthodologie rigoureuse, nous avons rechemisé le forage conformément au cahier des charges et dans les délais impartis, soit 10 jours incluant la cimentation. A la fin de l’opération, le bureau IMAGEAU a réceptionné l’ouvrage avec un nouveau passage caméra. Le forage est désormais prêt à être rééquipé et testé avant sa remise en service, assurant ainsi une exploitation efficace et sécurisée.
Proposition technique
Pour optimiser la mise en place du massif filtrant dans l’annulaire lors de futurs chantiers, nous proposerons d’associer le gravillonnage à des séances d’ondes de chocs pulsées Hydropuls®. Cette approche innovante garantit une distribution uniforme du massif filtrant, éliminant les vides potentiels à l’arrière des tubages crépinés et améliorant ainsi l’efficacité globale du forage.
